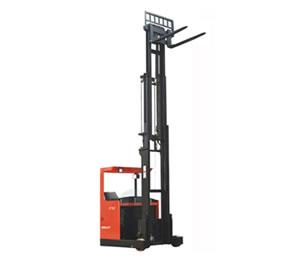

诺力RT16AC全电动堆高车
|
技术参数 as at: 4/2008 |
| ? |
|
特性 |
1.1 |
制造厂家 (缩写) |
|
Noblelift |
1.1 |
|
1.2 |
型号 |
|
RT16AC |
1.2 |
|
1.3 |
驱动方式 |
|
电动 |
1.3 |
|
1.4 |
操作方式(手动，步行,站驾,坐驾,拣选) |
|
坐驾 |
1.4 |
|
1.5 |
额定荷载能力 |
Q(kg) |
1600 |
1.5 |
|
1.6 |
载荷中心距 |
C(mm) |
600 |
1.6 |
|
1.8 |
前悬距 |
x(mm) |
330 |
1.8 |
|
1.9 |
轴距 |
y(mm) |
1450 |
1.9 |
| 重量 |
2.1 |
含蓄电池时自重 |
kg |
3540 |
2.1 |
|
2.3 |
空载时桥负载, 叉子撤回 前/后 |
kg |
2124/1416 |
2.3 |
|
2.4 |
满载时桥负载, 叉子前移,前/后 |
kg |
620/4520 |
2.4 |
|
2.5 |
满载时桥负载, 叉子后移,前/后 |
kg |
1850/3290 |
2.5 |
| 轮子车体 |
3.1 |
轮胎(实心橡胶,超弹性体,充气胎,聚氨脂胎) |
|
聚氨脂 |
3.1 |
|
3.2 |
前轮规格 |
|
343×140 |
3.2 |
|
3.3 |
后轮规格 |
|
305×100 |
3.3 |
|
3.5 |
轮子数量前/后(x=驱动轮) |
|
1×/2 |
3.5 |
|
3.7 |
后轮轮距 |
b11 (mm) |
1140 |
3.7 |
|
基本尺寸 |
4.1 |
门架/货叉架倾仰角底,前倾/后倾 |
α/β(°) |
4/2 |
4.1 |
|
4.2 |
门架缩回高度 |
h1(mm |
3250 |
4.2 |
|
4.3 |
自由提升高度 |
h2(mm) |
2630 |
4.3 |
|
4.4 |
提升高度 |
h3(mm) |
7520 |
4.4 |
|
4.5 |
门架伸展高度 |
h4(mm) |
8356 |
4.5 |
|
4.7 |
护顶架高度 |
h6(mm) |
2170 |
4.7 |
|
4.8 |
座位高度 |
h7(mm) |
1072 |
4.8 |
|
4.10 |
支?疟鄹叨?span> |
h8(mm) |
270 |
4.10 |
|
4.19 |
总长 |
l1(mm) |
3090 |
4.19 |
|
4.20 |
车体长度(不含货叉 |
l2(mm) |
1340 |
4.20 |
|
4.21 |
总宽 |
b1/b2(mm) |
1290/1290 |
4.21 |
|
4.22 |
货叉尺寸 |
s/e/l(mm) |
40/120/1150 |
4.22 |
|
4.23 |
货叉架,根据 ISO 2328. 等级/类型A,B |
|
2/A |
4.23 |
|
4.24 |
货叉架宽度 |
b3(mm) |
900 |
4.24 |
|
4.25 |
跨货叉宽度 |
b5(mm) |
728 |
4.25 |
|
4.26 |
支撑臂间距 |
b4 (mm) |
904 |
4.26 |
|
4.28 |
门架前伸距离 |
l2(mm) |
600 |
4.28 |
|
4.32 |
轴距中心离地间隙 |
m2 (mm) |
70 |
4.32 |
|
4.33 |
工作通道,1000×1200托盘(跨货叉放置) |
Ast(mm) |
2770 |
4.33 |
|
4.34 |
工作通道,800×1200托盘 (沿货叉放置) |
Ast(mm) |
2876 |
4.34 |
|
4.35 |
转弯半径 |
Wa(mm) |
1670 |
4.35 |
|
4.37 |
支撑臂长度 |
l7(mm) |
1854 |
4.37 |
|
性能参数 |
5.1 |
行驶速度,满/空载 |
km/h |
8.3/8.3 |
5.1 |
|
5.2 |
提升速度,满/空载 |
m/s |
0.33/0.50 |
5.2 |
|
5.3 |
下降速度,满/空载 |
m/s |
0.50/0.50 |
5.3 |
|
5.4 |
前移速度,满/空载 |
m/s |
0.20/0.20 |
5.4 |
|
5.7 |
爬坡性能, 满/空载 |
% |
10/15 |
5.7 |
|
5.8 |
爬坡能力,满/空载 |
% |
10/15 |
5.8 |
|
5.9 |
加速时间,满/空载 |
S |
4.8/4.4 |
5.9 |
|
5.10 |
行车制动 |
|
电磁 |
5.10 |
|
电机 |
6.1 |
驱动电机功率 (S2 60分钟) |
kW |
8 |
6.1 |
|
6.2 |
提升电机功率 (S3 15%功率) |
kW |
10 |
6.2 |
|
6.3 |
电瓶,根据DIN 43531/35/36 A,B,C,无标准 |
|
43531B |
6.3 |
|
6.4 |
蓄电池电压/额定容量K5 伏/安培小时 |
V/Ah |
48/400 |
6.4 |
|
6.5 |
蓄电池重量 公斤 |
kg |
780 |
6.5 |
|
|
蓄电池尺寸 |
mm |
1200/280/780 |
|
|
其它 |
8.1 |
驱动控制方式 |
|
交流变频控制 |
8.1 |
|
8.2 |
属具工作压力 巴 |
bar |
160 |
8.2 |
|
8.3 |
属具油量 升/分钟 |
l/min |
16 |
8.3 |
|
8.4 |
驾驶员耳边噪音水平,根据 EN 12 053 分贝 |
dB(A) |
68 |
8.4 |
|
|
